A demanda mundial por tubos de plástico reciclado foi avaliada em 7,55 bilhões de dólares americanos em 2024 e deverá aumentar para 17,45 bilhões de dólares até 2033, de acordo com Pesquisa Grand View. Apesar da crescente demanda, apenas 8,7% de plásticos nos Estados Unidos são reciclados, de acordo com o EPA dos EUA 1000 Este tubo de plástico projetado personalizado máquina trituradora ganha o seu lugar como equipamento de reciclagem de núcleo no chão Este tutorial explora mecânica de eixo único comparações de design, propriedades de material, integração de linha completa e soluções de trituração de linha completa para cada tipo de plástico específico 1000 para identificar o ideal triturador tubos para sua aplicação.
Especificações rápidas em resumo dos trituradores de tubos industriais
| Diâmetro máximo do tubo | 6301,200 mm |
| Comprimento máximo do tubo | 3.5.5 m (sem pré-corte) |
| Faixa de potência do motor | 3710 kW |
| Velocidade do rotor | 23 rpm 4 (baixa velocidade, alto torque) |
| Lâmina Dureza | HRC 5864 (aço de liga D2/DC53) |
| Abertura da tela | 4000 mm (trocável) |
| Materiais Processados | Tubos e perfis de HDPE, PVC, PP, PE |

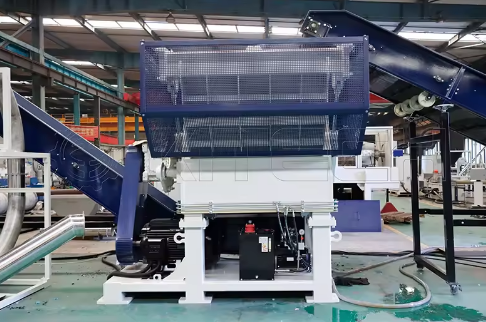

Por que a reciclagem de tubos precisa de um triturador dedicado
Os granuladores padrão de reprocessamento de plásticos são projetados para fardos, tambores ou sucata solta O tubo de plástico é um material diferente: perfis alongados, às vezes com mais de 6 metros de comprimento; paredes com espessura de 60 mm; e diâmetros que atingem 1200 mm e maiores, em linhas de drenagem de HDPE de alto volume A alimentação de um tubo de PVC de 4 m em uma tremonha típica pode causar pontes, estol de rotor ou um chicote perigosamente descontrolado que destrói o sistema de alimentação.
Os tubos de plástico representam um segmento principal do Mercado em Crescimento, expandindo-se a uma taxa anual composta de 9,81TP3 T, com o segmento de polietileno sozinho crescendo a uma alta de 10,11TP3 T anualmente entre agora e 2033, de acordo com o mesmo Relatório de pesquisa Grand View. Embora a Ásia-Pacífico tenha obtido 421TP3 de receitas mundiais, a procura norte-americana ganhou fortemente, prevendo-se que os Estados Unidos aumentem de 1,14 mil milhões em 2024 para 2,63 mil milhões em 2033. Apertar as políticas de aterros por parte dos municípios, especialmente no que diz respeito aos resíduos de tubos termoplásticos, obrigou os recicladores a adquirir máquinas de reciclagem de plástico de alto rendimento, capazes de processar sucata de tubos de grande volume, desde estações de tratamento municipais até instalações de extrusão industrial.
Um triturador de resíduos dedicado para tubos resolve o problema de geometria usando uma bandeja de alimentação horizontal e uma haste pneumática para introduzir perfis longos na câmara do triturador a uma taxa consistente que evita atolamentos, correntes de entrada e danos ao equipamento.
💡 Dica profissional
Em seu estoque de tubos de PVC e HDPE, incluindo variantes rígidas e flexíveis, considere uma arquitetura de eixo único movida a empurrador hidráulico que se eleva e diminui em uma resposta semiautomática, expandindo ou contraindo de acordo com a espessura da parede para inclusão completa do material.
Como funciona um triturador de tubos Mecânica de eixo único
Um triturador de tubo de eixo único compreende quatro elementos: alimentação, triturado, tela e saída Um aríete hidráulico introduz seções de tubo horizontalmente na câmara de trituração, onde um rotor giratório lento (sfinning) entre 23 rpm 4 e engata o material contra uma ou duas fileiras de facas fixas. 600144 facas individuais montadas em espiral ou padrão escalonado ficam no rotor, puxando o tubo para dentro enquanto proporcionam um efeito de corte uniforme em toda a largura do eixo.
Rpm baixas emparelhadas com alto torque (alta torque) que é a característica definidora. Onde uma pá granuladora pode girar mais rápido que 400 rpm, um rotor triturador de tubos exerce uma força tremenda a menos de 80 rpm. Funcionar lentamente mantém o acúmulo de calor sob controle, evita a deformação elástica em HDPE e PP e limita a poeira transportada pelo ar.
Nota de Engenharia
Facas de rotor são geralmente usinadas a partir de qualquer D2 Cold Work Die Steel (HRC 58-60), ou um aço de liga DC53 (HRC 62-64) DC53 é temperado a alta temperatura, opcionalmente crio tratado termicamente (-196 C), convertendo toda a austenita retida em martensita, adicionando assim 20-301TP3 T mais vida útil sem pegajosidade adicional ou fragilidade Os suportes de faca rotativos de quatro cantos permitem que cada lâmina seja indexada quatro vezes antes da substituição, multiplicando a vida útil efetiva.
A operação abaixo do rotor consiste em uma tela intercambiável com aberturas entre 40 mm e 100 mm Uma vez que o material que se acumula na câmara foi reduzido a partículas pequenas o suficiente para passar pela abertura, ele cai em uma correia transportadora de descarga alimentando o próximo processo de reciclagem Em modelos de tubos dedicados, a geometria da tremonha é alongada o suficiente para aceitar tubos agrupados ou perfis aninhados sem pré-corte.
Eixo Único vs Eixo Duplo: Qual Design Cabe no Seu Tubo?
A escolha entre um triturador de eixo único e um triturador de eixo duplo se resume a três fatores: o tamanho de partícula alvo que seu processo downstream precisa, seu volume de produção e se você está processando exclusivamente tubos ou resíduos mistos a granel.
| Parâmetro | Eixo Único | Eixo Duplo |
|---|---|---|
| Velocidade do rotor | 23 rpm | 15 rpm |
| Taxa de transferência (tubo) | 5001,500 kg/h | 1.5000kg/h |
| Tamanho da partícula de saída | 4000 mm (controlado) | 500 mm (sem tela, mais grosso) |
| Controle Dimensionamento | Precise a tela retém oversize | Rough requer granulador downstream |
| Melhor Para | Perfis longos da tubulação, retrind uniforme | Resíduos mistos a granel, alto volume |
| Faixa de preço típica | $120.000,00 T$120.000 | 1TP40,00 T5$20,000+ |
Aplicações dedicadas de reciclagem de tubos exigem trituradores de eixo único Com todos os recursos limitando a potência instalada e maximizando a uniformidade do tamanho das partículas, as máquinas de eixo único são construídas em torno do objetivo de retirar o tubo de forma grande e, em seguida, descarregar sucata granulada dimensionalmente uniforme. O processo a jusante pode ser granulação ou extrusão sem redimensionamento secundário. As máquinas de eixo duplo são as vencedoras no processamento de resíduos plásticos industriais mistos, onde o processo de trituração só precisa equalizar o tamanho antes de novas operações de reciclagem.
️ Erro Comum
O sobredimensionamento de um triturador de eixo duplo para tubos de parede fina (com espessura de parede inferior a 5 mm) desperdiça um monte de energia e energia de capital O enorme torque necessário para HDPE ou PP de parede fina é praticamente usado em rotores duplos. Triturador de eixo único de 37-55 kW com tubo a granel com alça de tela de 10-50 mm por uma fração do custo de energia.

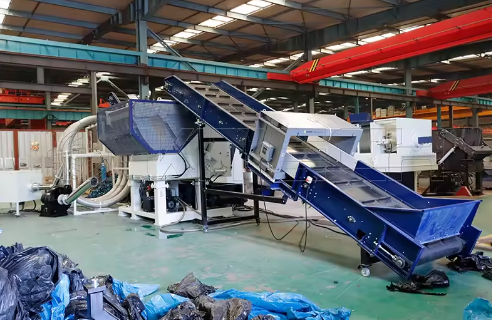

Principais especificações para comparar antes de comprar
Certifique-se de que você está comparando maçãs-a-maçãs ao avaliar uma máquina trituradora de tubos de plástico Seis especificações abaixo determinam se uma máquina de eixo único ou duplo vai na frente de seu granulador ou extrusora a jusante para atingir seu rendimento alvo e tamanho de partícula.
| Especificação | O que isso significa | Faixa Típica |
|---|---|---|
| Abertura de Alimentação (W × L) | Seção transversal máxima do tubo que a tremonha aceita | 840×1.570 mm a 1.960×1.570 mm |
| Diâmetro máximo do tubo | Maior tubo único que a máquina pode aceitar | 6301,200 mm |
| Diâmetro do rotor × Largura | Rotor maior = mais área de engate da faca | 4601, 500 mm × 85 dia 1, 860 mm de largura |
| Poder Motor | Determina o torque e o rendimento sustentado | 37 10 kW (eixo único) |
| Abertura da tela | Controla o tamanho das partículas de saída | 4000 mm (trocável) |
| Contagem de facas de rotor | Mais facas = corte mais fino por rotação | 60 unidades |
ing 5 especificações a serem verificadas antes de assinar um pedido de compra
- Pode segurar seu diâmetro e comprimento maiores da tubulação sem pré-corte
- Alvo de rendimento de tamanho de partícula usando uma faixa de tamanhos de abertura de tela (settle) de tamanho definido em seu estoque de alimentação de processo downstream
- Verifique o material da lâmina e a classificação HRC 55 DC 6 HRC 66 último padrão D2 ao processar sucata abrasiva de PVC
- Velocidade de deslocamento do aríete hidráulico: as barracas de pressão do tubo são alimentadas quando o HDPE de paredes espessas de processamento
- Publicado através do tamanho da tela de destino 30-501 TP3 figuras publicadas assumem a maior tela aberturas menores esperam 30-501 T menor rendimento
O peso da instalação deve ser levado em consideração em sua programação do projeto, incluindo o prazo de entrega.12.000-24.000 kg. tubos de eixo único podem exigir reforço de fundação de concreto e alças de aparelhamento para posicionamento.
Material Guia HDPE, PVC, e PE Pipe Sh
Os quatro plásticos que dominam o estoque de tubos todos se comportarão de maneira diferente dentro de um triturador Esses materiais plásticos diferem na resistência ao corte, sensibilidade ao calor, taxa de desgaste da lâmina e necessidades de separação a jusante Aqui está uma breve comparação:
| Propriedade | HDPE | PVC | PP | PE (PEBD/PEEM) |
|---|---|---|---|---|
| Densidade (g/cm³) | 0,930,97 | 1,30 1,45 | 0,900.91 | 0,910,94 |
| Ponto de fusão (°C) | 130 | 1000260 | 160 | 115135 |
| Comportamento de destruição | Corte limpo, baixo desgaste | Fratura frágil, abrasiva | Flexível, pode envolver o rotor | Elástico, precisa de lâminas afiadas |
| Preocupação Chave | Nenhum é mais fácil de processar | Liberação de cloro, corrosão da lâmina | Envolvendo no rotor em alta velocidade | Deformação antes do corte |
No entanto, o tubo de polietileno de alta densidade (HDPE) é o material mais indulgente para uma operação de trituração Ele corta de forma limpa, produz poucos finos e exibe desgaste mínimo da lâmina Todos os outros tipos de tubo são abrasivos, o que resulta em excesso de desgaste da lâmina e um traço de emissão de ácido clorídrico durante a operação de fricções elevadas.
Se o volume de sucata de PVC exceder em muito outros tipos de tubos, especifique lâminas com revestimento resistente à corrosão ou atualize para aço de liga DC53 no HRC 62+ para compensar o alto desgaste e manter uma vida útil aceitável As máquinas de eixo único são ideais para reciclar tubos feitos de HDPE, PVC e PP quando combinados com o grau de lâmina certo.
️ Importante
As densidades de PVC e HDPE são muito diferentes Um tanque de separação de pia flutuante no final de um processo de reciclagem de material misto, após o material ter sido triturado, usou a diferença nas densidades de água para separar os flocos de HDPE/PP mais leves (que flutuam) dos bits de PVC mais pesados (que afundam) Isso evita que a contaminação por PVC arruine sua re-moagem de HDPE.
Tubo PP é um problema interessante Suas propriedades de flexão à temperatura ambiente são tais que o estoque de parede fina tenderá a envolver-se em torno do eixo do rotor em vez de fratura Enquanto desacelerar o rotor e aumentar o empurrador reduzirá esse efeito, a melhor solução é executar o tubo PP de plástico residual em seu próprio lote longe do estoque mais rígido de HDPE ou PVC.
Sucata de produção de grumos e purgantes que saem da rosca durante a inicialização da extrusão também pode ser adicionada ao estoque de tubos se os tipos de resina forem semelhantes.
De Shred Retrind a uma linha completa de reciclagem
Um triturador de tubos de plástico é apenas uma única estação de um processo de reciclagem de vários estágios Para transformar resíduos de tubos recicláveis em matéria-prima de grau de remoagem ou pellet vendável, mais etapas no processo precisam ser executadas Abaixo está o processo padrão de reciclagem de resíduos usado em sistemas de reciclagem de tubos em todo o mundo:
Linha de reciclagem de tubos padrão, fluxo de processo
- O triturador de eixo único (single-shaft shredder) (tampa) pode ser reduzido para 40-100 mm pelo controle da tela
- Um granulador a jusante os quebra em flocos de 8 mm para lavagem e extrusão.
- As lavadoras de fricção rápida esfregam os flocos (remove sujeira, papel de etiqueta e resíduos superficiais)
- Separação flutuador-dissipador (float-sink separate water-density tank), em que HDPE/PP (float) é separado do PVC e da impureza metálica (sink)
- A desidratação centrífuga remove mecanicamente as águas superficiais
- Execute um sistema de secagem térmica onde o ar mais quente pode reduzir os níveis de umidade para abaixo de 11TP3 T (preparação para qualidade de extrusão).
- E por último, os flocos são derretidos a 130-200°C (varia com resina) e transformados em pellets ou regranulados
Resultante regranulate está pronto para reutilização planta pode ser misturado em nova produção de tubos ao lado de resina virgem Muitos realmente têm o triturador e granulador na mesma linha transportadora imediatamente levando a uma estação de lavagem Alimentação direta para lavagem reduz o manuseio, seca os processos e mantém a linha de trituração de tubos pequeno o suficiente para um armazém regular.
Para recicladores que processam somente a tubulação do HDPE & dos PP, a linha inteira da reciclagem da entrada do triturador à saída do peletizador reguired que manuseia 300-500 quilogramas/h. Se um módulo quente-lavagem é adicionado para remover a lama na tubulação do cargo-consumidor, a taxa de transferência será reduzida aproximadamente 15-20% mas a pureza do regrind será aumentada uma quantidade equivalente que vale a pena o trade-off quando vendendo no alimento-contato ou na aplicação da pressão-tubo Veja o Série triturador tubos KITECH para uma solução completa de reciclagem para tubos de plástico projetados para ancorar sua linha.
Perguntas frequentes
Qual é a diferença entre um triturador de plástico e um granulador?
Ver Resposta
Em uma operação de trituração, os materiais são reduzidos a peças grosseiras de 40-100 mm por um rotor de baixa velocidade e alto torque Os granuladores giram a mais de 400 rpm, reduzindo o material a flocos finos de 8-12 mm Na reciclagem de tubos, o triturador pré-cede ao granulador, esmagando comprimentos completos de tubos, com o granulador de plástico localizado a jusante como um finalizador para as peças já pequenas para criar flocos adequados para lavagem e extrusão.
Algumas plantas operam sem granulador, se a abertura da tela do triturador for pequena o suficiente para a entrada da extrusora, mas o rendimento for ligeiramente limitado.
Qual o tamanho de saída que as máquinas trituradoras de tubos de plástico produzem?
Ver Resposta
Entre 40 mm e 100 mm, dependendo da tela instalada Mude para uma tela menor para uma saída mais fina, mas a taxa de transferência reduzirá em 30 a 50%.
Um triturador de tubos pode lidar com tubos corrugados e de paredes espessas?
Ver Resposta
Sim, trituradores de tubos industriais especializados com rotores de diâmetro de 800 mm + estão disponíveis para tubos corrugados e de paredes espessas até espessura de parede de 60 mm. A alimentação do aríete hidráulico e o rotor de alto torque protegem contra estol Certifique-se de que a potência do motor seja dimensionada para o seu tubo mais pesado (mínimo de 75 kW para HDPE corrugado de grande diâmetro).
Que manutenção precisa um triturador de tubos industrial?
Ver Resposta
Manutenção de rotina: inspecione as lâminas a cada 200-400 execuções, verifique o fluido hidráulico mensalmente, verifique semanalmente a condição da tela e lubrifique os rolamentos de acordo com as instruções do fabricante. Use também porta-facas giratórios de quatro cantos para aumentar a vida útil das lâminas; cada faca segurada pode ser indexada quatro vezes antes de precisar ser substituída. Orçamento qualquer tempo de inatividade de 2 a 4 horas por mês em uma máquina média de eixo único para manutenção da máquina.
Um triturador de tubos de plástico é igual a um triturador?
Ver Resposta
Fechar. Um rotor triturador de plástico (mais comumente conhecido como granulador) usa pás de trituração de tubo de alta velocidade para formar flocos uniformes. Um triturador usa um rotor lento e de alto torque para pulverizar objetos em um tamanho áspero.
A maioria das linhas de reciclagem emprega ambos: o triturador primeiro esmaga o tubo, depois o triturador reduz ainda mais os pedaços Até que um tubo comprado apareça novamente, lembre-se de que alguns vendedores polvilham a palavra triturador para se referir a trituradores, então procure também a velocidade do rotor e a inclusão de uma tela.
Os trituradores de tubos de plástico valem o investimento para pequenos recicladores?
Ver Resposta
Para processamento de sucata de tubos de alto rendimento, de até 200 kg/h ou mais, uma planta de trituração dedicada geralmente enfrenta um período de equilíbrio entre 18 e 24 meses, pode ser amortizada apenas pelo valor do material recuperado e pela melhoria dos custos de eliminação de resíduos Operações de menor porte podem inicialmente implementar um modelo de eixo único da série $30.000-$50.000 e atualizar rapidamente para equipamentos maiores à medida que a produção aumenta.
Obtenha uma solução personalizada de trituração de tubos
Seleção de triturador de tubo apropriado (plástico) para as dimensões do tubo, requisitos de rendimento e processo a jusante, os engenheiros da KITECH fornecem soluções adequadas para sua aplicação de reciclagem, desde trituradores individuais até linhas de reciclagem completas.
Solicite uma Cotação Personalizada →
Sobre Este Guia
Este guia do comprador foi montado usando especificações de engenharia acessíveis ao público dos principais produtores de trituradores, informações de análise de mercado da Grand View Research e estatísticas de reciclagem obtidas da EPA dos EUA. A KITECH é produtora de trituradores de tubos de eixo único localizados em Jiangsu, China, e nossas recomendações são baseadas em nossa experiência no dimensionamento de sistemas de trituração de tubos para reciclagem de HDPE, PVC e PP em resíduos municipais e industriais.
