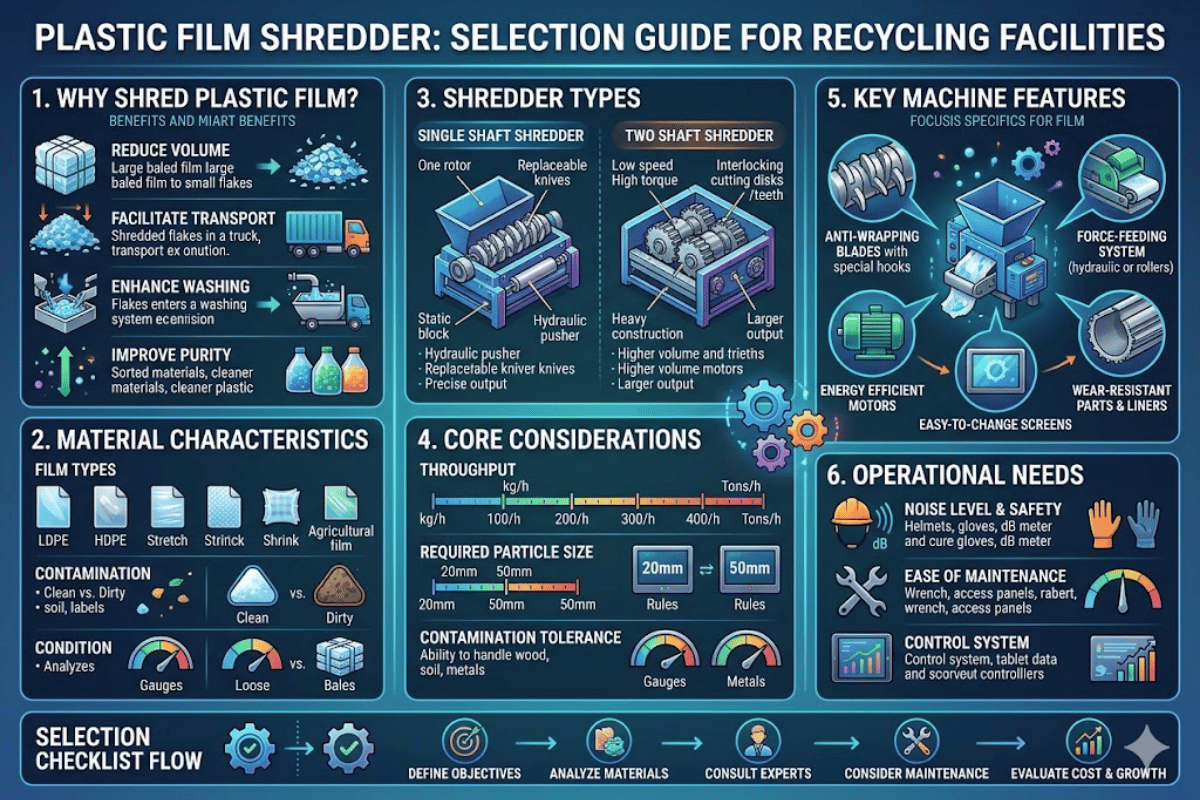

Triturador de película de plástico: guia de seleção para instalações de reciclagem

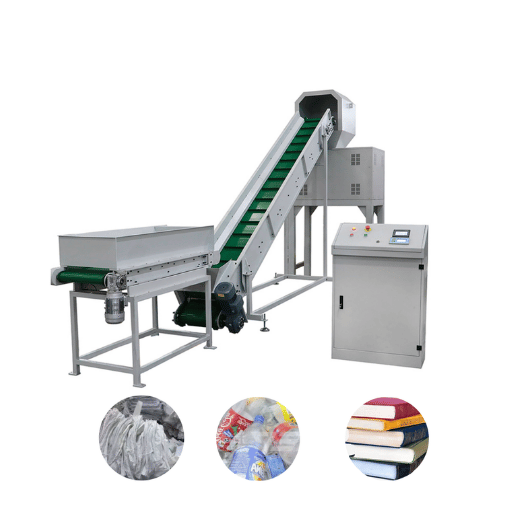

Como escolher o triturador de película de plástico adequado à sua linha de reciclagem

Escolher o triturador de filme plástico adequado é uma das decisões de compra mais importantes em qualquer processo de reciclagem de filme plástico — e também uma das que mais frequentemente são tomadas de forma errada. Apesar da procura crescente de plástico reciclado, a taxa atual de reciclagem de todo o filme plástico é de 2%, segundo o estudo da Recycling Partnership; a reciclagem de filme plástico continua limitada a aproximadamente o mesmo valor: apenas 2% de todo o plástico produzido. Um dos principais entraves operacionais à adoção da reciclagem é o dimensionamento incorreto dos equipamentos e a falta de compatibilidade entre eles. Este guia analisa os quatro fatores de dimensionamento, as configurações adequadas a cada tipo de filme plástico, o custo total de propriedade e os 5 erros de compra mais dispendiosos, para que possa dimensionar uma linha de acordo com a sua capacidade de produção, o nível de contaminação e o processo a jusante.

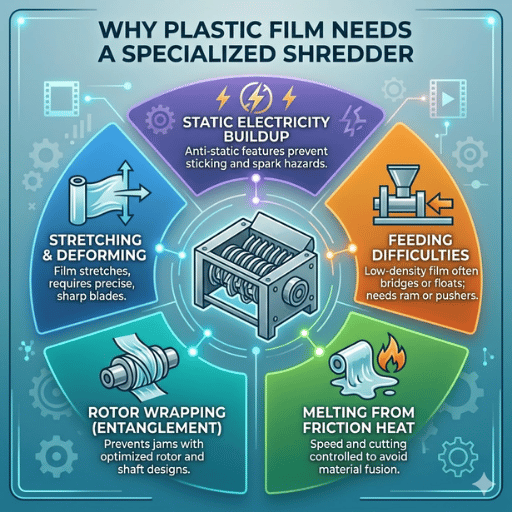

Porque é que a película de plástico exige um triturador especializado

A película de plástico — seja película extensível de LDPE, película agrícola aderente ou sacos de supermercado pós-consumo — comporta-se de forma muito diferente de qualquer outro tipo de plástico processado na câmara de um triturador. Com uma densidade aparente extremamente baixa, de 20-50 kg/m (em comparação com 200-400 nos plásticos rígidos), ocupa um volume enorme em relação à sua massa. Deforma-se em vez de se partir sob a força de corte. E, se tiver humidade, como acontece com a película agrícola deixada no solo, forma aglomerados que se enredam em cordões e são alimentados de forma irregular. Por isso, os equipamentos concebidos para plástico rígido falham redondamente com película. Os granuladores de alta velocidade, a ³00-600 RPM, geram força centrífuga suficiente para projetar a película para fora do rotor — um problema que, porém, é efetivamente ignorado pela combinação de motor e redutor reason2speed. Nas piores condições, a película enrola-se completamente no veio do rotor e tem de ser cortada com um facão — uma tarefa que exige acesso cortado a laser e 1-2 dias de paragem por ocorrência. Trata-se de uma falha tão comum que unidades de veio simples de referência, garantidas para a indústria aeroespacial — Cresswood, Vecoplan — implementaram geometrias de rotor patenteadas que impedem o enrolamento. Uma máquina de veio simples a 60-85 RPM resolve este problema através do corte a baixa velocidade — definida aqui como inferior a 100 RPM — e com binário elevado. A alimentação por êmbolo hidráulico, equipamento de série nas máquinas para película, empurra o material contra o rotor com uma pressão uniforme e sem intervenção manual, em vez de depender da queda por gravidade. O sistema de saída de material com filtro de malha perfurado, que encaminha o material através de uma abertura, fica sob o rotor para que todo o material flexível ou emaranhado seja reduzido à dimensão pretendida. É importante compreender esta diferença: a maioria dos estudos que comparam um triturador com um granulador limita-se a comparar a dimensão dos fragmentos após a trituração e ignora o sistema de alimentação, a velocidade do rotor e a potência, fatores que determinam se a película pode sequer ser triturada. Para uma análise mais pormenorizada de como escolher entre os dois equipamentos, consulte os nossos critérios de decisão para comparação técnica.

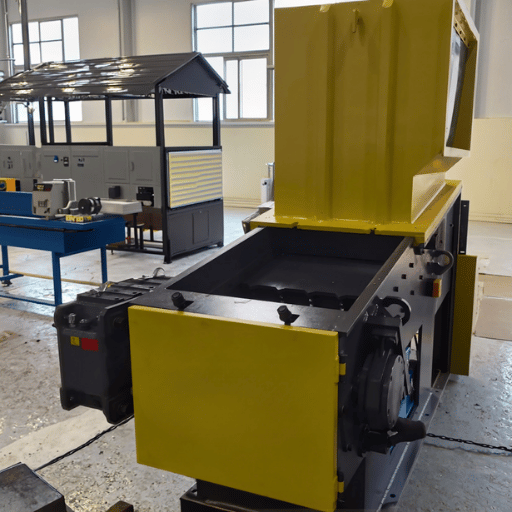

Que configuração de triturador se adequa ao seu tipo de película?

A configuração deve ser escolhida em função do nível de contaminação do material de entrada e do processo a jusante da sua aplicação. Na maioria dos casos — e ao contrário da tendência para optar imediatamente por equipamentos «mais potentes» —, a combinação destes dois fatores aponta para a configuração de linha de película mais adequada em 3 situações comuns: As Especificações de Sucata ISRI 2024 estabelecem limites de contaminação para fragmentos de película destinados a transformadores de compostos. Esses limites determinam diretamente a abertura do filtro de malha e a configuração da lavagem a jusante necessárias na linha. Consulte as Especificações de Sucata ISRI 2024 para conhecer as classes atuais de fragmentos.

Um triturador de veio duplo consegue processar película de plástico?

Um triturador de veio duplo consegue reduzir o volume da película, mas não deve ser a última etapa de uma linha de reciclagem de película. A máquina de veio duplo está equipada com elementos opostos que agarram, mas não trituram, a película solta: tem um par de veios contrarrotativos, com um conjunto de pás ou ganchos entre eles, que rasgam muito bem fardos de película e película volumosa não compactada, produzindo um punhado de material triturado em vez de um punhado de película. Contudo, como não há filtro com abertura calibrada, a dimensão das partículas é em grande medida imprevisível. Em vez de fragmentos ou flocos de dimensão uniforme, saem do triturador de veio duplo tiras longas e irregulares de película, o que o torna uma má escolha para alimentar uma máquina de lavagem por fricção ou um granulador. Numa linha de película, o operador deve saber que o triturador de veio duplo serve para reduzir o material enfardado a uma densidade aparente manejável e uniforme; em seguida, um triturador de película reduz os fragmentos demasiado grandes a grânulos de dimensão uniforme para os processos a jusante. Comparar as fichas técnicas dos fornecedores e analisar o caudal indicado também deve permitir perceber se existe uma combinação de máquinas de veio duplo e de trituração mecânica. Para uma análise pormenorizada da eficácia relativa dos trituradores de veio duplo e dos trituradores de veio simples, com 1 ou 3 veios, consulte o nosso guia sobre os critérios de seleção entre trituradores de veio simples e de veio duplo.

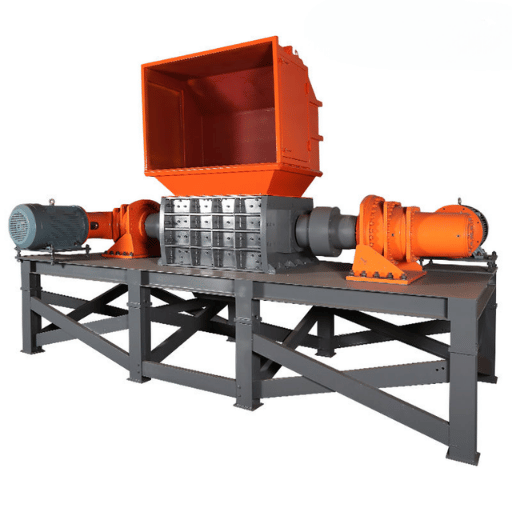

Como dimensionar um triturador de película para a sua linha de reciclagem

É no dimensionamento dos trituradores, com as suas centenas de especificações pormenorizadas, que podem surgir mais erros. O caudal indicado na placa de características dos trituradores de película baseia-se num ensaio laboratorial muito controlado: película solta, seca, de dimensão uniforme e com arestas arredondadas; densidade aparente de 0,080 lb/ft³; diâmetro/espaçamento dos rolos, entre outros fatores. Embora os valores nominais da maioria dos fornecedores resultem do mesmo ensaio laboratorial, o caudal em condições reais pode ser 20-40% inferior, dependendo da variação da composição, do nível de contaminação, da humidade e da forma de operação. Siga este cálculo com quatro fatores para obter uma especificação precisa para a sua aplicação:

Fator 1: caudal pretendido (determinado pelo processo a jusante)

Comece sempre pelo processo limitador a jusante — seja a lavagem ou a capacidade do granulador — e não defina um objetivo de caudal arbitrário. Se a sua máquina de lavagem por fricção processar 500 kg/h, o triturador de película deverá conseguir fornecer 1000-1200 kg/h ou mais, para garantir um caudal de entrada constante na máquina de lavagem. Ao especificar uma linha, é importante dimensionar o triturador em função do processo a jusante, e não da fonte de material a montante. Este é o erro mais comum ao construir uma nova linha de película de raiz.

Fator 2: tipo de material e contaminação

A contaminação altera frequentemente as expectativas habituais de caudal. Por exemplo, a película agrícola — como a película de PE para estufas e cobertura do solo — contém frequentemente terra, gravilha e 15-30% de humidade. Em observações empíricas, estes fatores reduzem o caudal do triturador em 20-30%, em comparação com material de alta qualidade e dimensão semelhante, processado com a mesma potência nominal. Para efeitos de orçamento, aplique um fator de redução de 0.75 ao caudal indicado na placa de características para aplicações com película agrícola e verifique a especificação das facas. Por exemplo, as facas de aço rápido (HSS) com elevado teor de cobalto resistem melhor aos materiais abrasivos do que as ferramentas H13 e podem ser utilizadas em aplicações com película agrícola, com intervalos entre substituições consideravelmente maiores, de 2-3 vezes.

Fator 3: seleção da abertura do filtro de malha

Fator 4: adequação da potência do motor

A potência do motor determina a reserva de binário disponível quando a densidade aumenta temporariamente para o dobro, por exemplo, devido a uma camada de fardo com o dobro da espessura ou a uma pedra incorporada. Os guias da indústria recomendam normalmente uma potência específica mínima de 0.08-0.12kW/kg/h de caudal nominal de película para máquinas de veio simples. Assim, uma máquina com capacidade nominal de 500kg/hr precisa de um motor com pelo menos 40-60kW. Uma potência insuficiente provoca disparos incómodos por sobrecarga quando ocorre um pico; uma potência excessiva apenas aumenta o investimento sem trazer qualquer benefício para a reserva operacional.

«Quando os clientes nos procuram para uma aplicação com película, a primeira pergunta que fazemos é: qual é o caudal que a máquina de lavagem ou o granulador processa realmente por hora? O triturador tem de ser a variável controlada nessa equação. Concebemos os trituradores de película da série AGS da Kitech para aceitar cestos de filtro intercambiáveis, permitindo aos operadores ajustar o caudal após a colocação em serviço, sem terem de comprar uma segunda máquina.» — Equipa de engenharia, Kitech Recycling Equipment

Custo total de propriedade — para além do preço de compra

13- 35% dos custos de funcionamento de uma máquina ao longo de 5-year para triturar películas de polímero correspondem à compra de capital. Os restantes custos são sobretudo de energia, gestão das facas, paragens e perdas de caudal. Comparar máquinas semelhantes apenas pelo preço de compra subestima largamente os custos de funcionamento anuais, por um fator de 1.3 a 1.45 ao longo de um período de 18-month.

Os 5 componentes do TCO nas operações de trituração de película

Consumo de energia

Os trituradores de filme plástico de veio único consomem, em média, 0,42kWh/ kg em condições de funcionamento «nominais». Tomando como referência a tarifa média de eletricidade industrial de 2004, de $0.075/kWh (U.S. EIA), o custo energético por 1kg rondava $0,032, ou $32/ton, por volta de 2017Q1. Por ano, considerando 800kg/hr durante 20 horas por dia e uma tarifa de eletricidade de 0.73$/kWh válida 24 horas, os custos são:

Ciclo de vida das facas e custos das peças de desgaste

Cortador perfilado (em V) Os fornecedores de equipamentos que fabricam rotores de corte perfilado indicam que estes consomem 15-25% menos energia por tonelada processada do que os rotores de corte reto, embora os dados de referência variem consoante a fonte, o tipo de material e o caudal. A geometria das facas também afeta a qualidade do corte: as facas concebidas para um corte mais «em tesoura», entre o rotor e a contrafaca, produzem arestas de corte mais limpas e geram menos calor, o que é importante para películas com baixa tolerância à fusão.

Lista de verificação para o cálculo do TCO

Antes de comprar um triturador, registe as especificações do fornecedor para os seguintes aspetos:

• Consumo de energia (kWh/ton) ao caudal nominal (relatório de ensaio, em vez da ficha técnica)
• Garantia da duração das facas (horas) para o seu material específico e nível de contaminação
• Custo e prazo de entrega para a substituição do filtro. (Os filtros são consumíveis, não peças sobresselentes de capital.)
• MTBF do sistema hidráulico.
• Disponibilidade regional de peças sobresselentes (um prazo de importação de 2 semanas para uma contrafaca seria inaceitável em funcionamento contínuo).
• Tempo necessário para retirar o rotor para manutenção. (Algumas conceções exigem 4-6 horas; noutras, a operação demora menos de 90 minutos.)

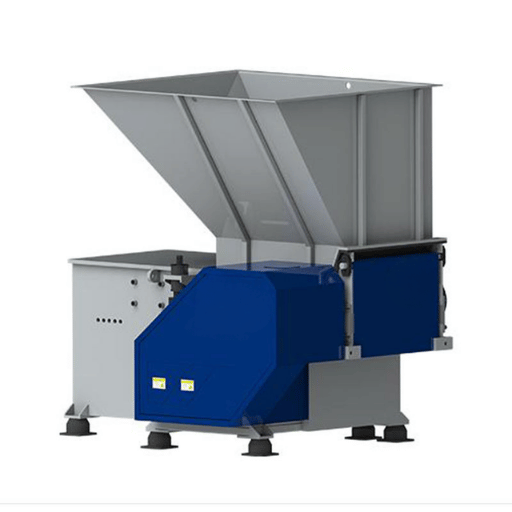

5 erros que custam tempo e dinheiro aos recicladores de película

Estes erros comuns, identificados em padrões recorrentes relatados por engenheiros de equipamentos e por numerosas operações de reciclagem em aplicações de filme plástico, não são universais, mas acontecem com frequência suficiente para merecer atenção. Erro 1: dimensionar o triturador acima da capacidade de produção efetiva. Segundo fontes do setor, escolher um triturador dimensionado para 150-200% da capacidade efetiva da linha cria dois problemas: o equipamento funciona muito abaixo da sua eficiência ideal, elevando o custo por tonelada, e uma tremonha de alimentação subdimensionada não consegue fornecer material de forma consistente ao equipamento seguinte. Uma margem de 20-30% acima da capacidade da linha é aceitável; acima disso, investe-se em equipamento parado, que não contribui para a produção e provavelmente exigirá manutenção frequente. Erro 2: não ajustar a capacidade do triturador à capacidade do sistema de lavagem. Relatos recentes sugerem que, no processo de seleção dos equipamentos, o dimensionamento é muitas vezes atribuído a departamentos diferentes ou a fases distintas do projeto, sem responsabilização clara. O resultado é um estrangulamento do sistema numa das duas etapas. Especifique a produção pretendida do triturador (kg/hr) em relação à capacidade nominal do sistema de lavagem e preveja uma tremonha intermédia com capacidade para pelo menos 10-15 minutos da produção prevista do triturador. Erro 3: escolher um triturador de dois veios para filme plástico com base na ideia de que oferece «mais potência». As máquinas de dois veios são conhecidas por fornecerem mais binário e por serem mais resistentes a contaminantes abrasivos. Na reciclagem de filme plástico, esta vantagem de potência e binário não é relevante. O filme plástico não exige um binário elevado para ser cortado; exige uma alimentação controlada e filtragem para controlar a dimensão das partículas, características ausentes no desenho dos trituradores de dois veios. A escolha de um triturador de dois veios para uma aplicação predominantemente de filme plástico exigirá, em geral, uma segunda trituração a jusante num triturador de veio único, duplicando o investimento de capital. Erro 4: não avaliar a contaminação em filmes agrícolas e pós-consumo. A designação «LDPE» abrange uma enorme variedade de níveis de contaminação, desde filme estirável 100% limpo até filme de cobertura agrícola com 50% de sujidade (8-12% de partículas minerais). Sem avaliar a contaminação (teor de humidade, percentagem de partículas minerais, taxa de objetos estranhos, especificação das facas, material do filtro e redução da potência nominal do motor), a escolha da classe de facas tende a ser falível. Os operadores que ignoram esta etapa podem constatar que a vida útil das facas fica 40-60% abaixo do intervalo indicado e que o impacto de pedras danifica o filtro nas primeiras 500 horas de funcionamento. Erro 5: comparar o preço de compra em vez do custo por tonelada. Uma diferença de preço de $40 000 entre dois trituradores pode ser recuperada em menos de 12months se a máquina mais cara consumir 18% menos energia por tonelada e permitir 2,5 vezes mais tempo entre mudanças de facas, ao ritmo de produção e com o tipo de filme plástico da sua operação. Sem calcular o custo por tonelada ao longo de 3-5 anos de funcionamento, as comparações de preços de compra são ruído, não informação útil.

Quanto custa um triturador de película de plástico?

O preço dos trituradores de película varia bastante em função da capacidade de caudal, dos requisitos de certificação química da conceção e da integração dos sistemas básicos de segurança do operador. Como referência, as máquinas de veio simples de entrada de gama, capazes de processar película pós-industrial a um caudal de 300 a 500 kg por hora, podem custar $25 000-$45 000. As máquinas de gama média, com capacidade de caudal de 500 a 1 000 kg por hora, certificação CE e sistema de facas reversíveis em quatro posições, poderão custar cerca de $45 000-$90 000 (gama média). Para película agrícola muito contaminada que exija equipamento reforçado, ou para pré-trituração de resíduos mistos a 1 000 a 2 000 kg por hora, os custos de instalação são mais próximos de $90 000-$180 000+ (HV). Note-se que estes «intervalos» correspondem a custos à saída da fábrica. A instalação, a colocação em serviço e o primeiro conjunto de peças sobresselentes acrescentam mais 15-25%. Para obter custos de configurações específicas e prazos de entrega atuais, consulte os fatores que influenciam o preço dos trituradores de película na página do produto, onde são apresentados os custos atuais das configurações da série AGS da Kitech.

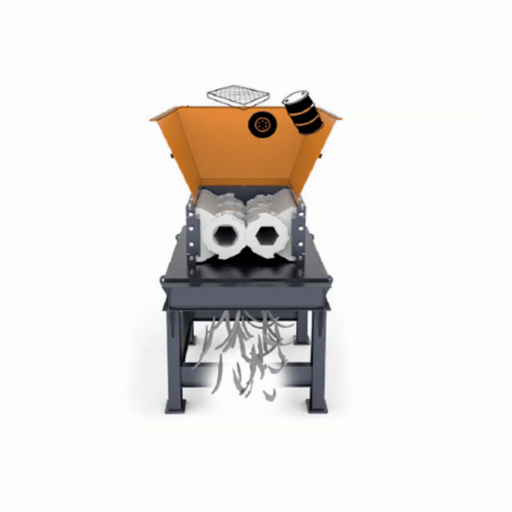

Onde se enquadra o triturador de película numa linha de reciclagem completa

Uma máquina trituradora de película de plástico é a primeira etapa de um processo completo de reciclagem de película e a etapa deliberada que determina as especificações de qualidade de todas as etapas seguintes. É essencial compreender com clareza até que ponto a operação precisa de estar integrada e por que motivo essas escolhas se repercutem nas especificações das etapas seguintes e nos custos operacionais. Fluxo padrão do processo de reciclagem de filme de PE/LDPE:

Abertura de fardos Trituradora de película de plástico Lavadora por fricção Tanque de separação por flutuação Secador centrífugo Granulador Grânulos limpos

A dimensão das partículas que passam pelas aberturas do filtro de malha da trituradora determina implicitamente a granulometria que alimenta com maior eficácia a lavadora por fricção seguinte. Com 40 mm, as partículas são suficientemente pequenas para permitir uma lavagem eficiente dos contaminantes da película pós-industrial limpa. A elevada relação entre a área de superfície e o volume dos fragmentos finos permite uma renovação elevada da água e uma remoção rápida dos contaminantes. Com 80 mm, dimensão frequentemente associada à película agrícola média, as partículas maiores exigem mais tempo de permanência na lavadora e uma renovação maior da água. No caso da película, raramente se justifica reduzir a abertura do filtro de malha para menos de 40 mm, pois tanto o teor de cinzas como os danos no filtro aumentam sem uma redução significativa da contaminação residual nos fragmentos de película resultantes. As especificações do material a jusante da trituradora são definidas para assegurar o fluxo de PEL para os sistemas seguintes, e não apenas pelo caudal mássico de PEL. Além disso, a máquina de granulação de película de plástico a jusante precisa de fragmentos com uma dimensão estável para manter estáveis o binário da extrusora e a densidade dos grânulos. A escolha do filtro de malha da trituradora deve ser uma decisão relativa ao sistema, não uma consideração isolada sobre o equipamento.

Contexto de mercado: porque faz sentido investir agora numa linha de reciclagem de película de plástico

O mercado mundial da reciclagem de plásticos está avaliado em USD45.1 mil milhões e continua a crescer (BCC Research), mas a reciclagem de película de plástico permanece muito pouco desenvolvida: estima-se que apenas 2% da película produzida seja reciclada, apesar da crescente sensibilização e das pressões legislativas. O estudo de referência do US Plastics Pact identifica a película como uma das principais prioridades para o investimento em infraestruturas de reciclagem até 2025. A regulamentação da Responsabilidade Alargada do Produtor (EPR), incluindo a California SB-54, que exige uma redução de 65% na produção de plásticos de utilização única até 2032, está a exercer pressão regulamentar a montante sobre as marcas para que demonstrem vias de reciclagem da película. As decisões de investimento em equipamento tomadas em 2026 terão efeitos operacionais durante 10-15 anos. Identificar as especificações adequadas para a trituradora no início desse ciclo de investimento permite acumular valor ao longo de todo o período de propriedade.

Perguntas frequentes
