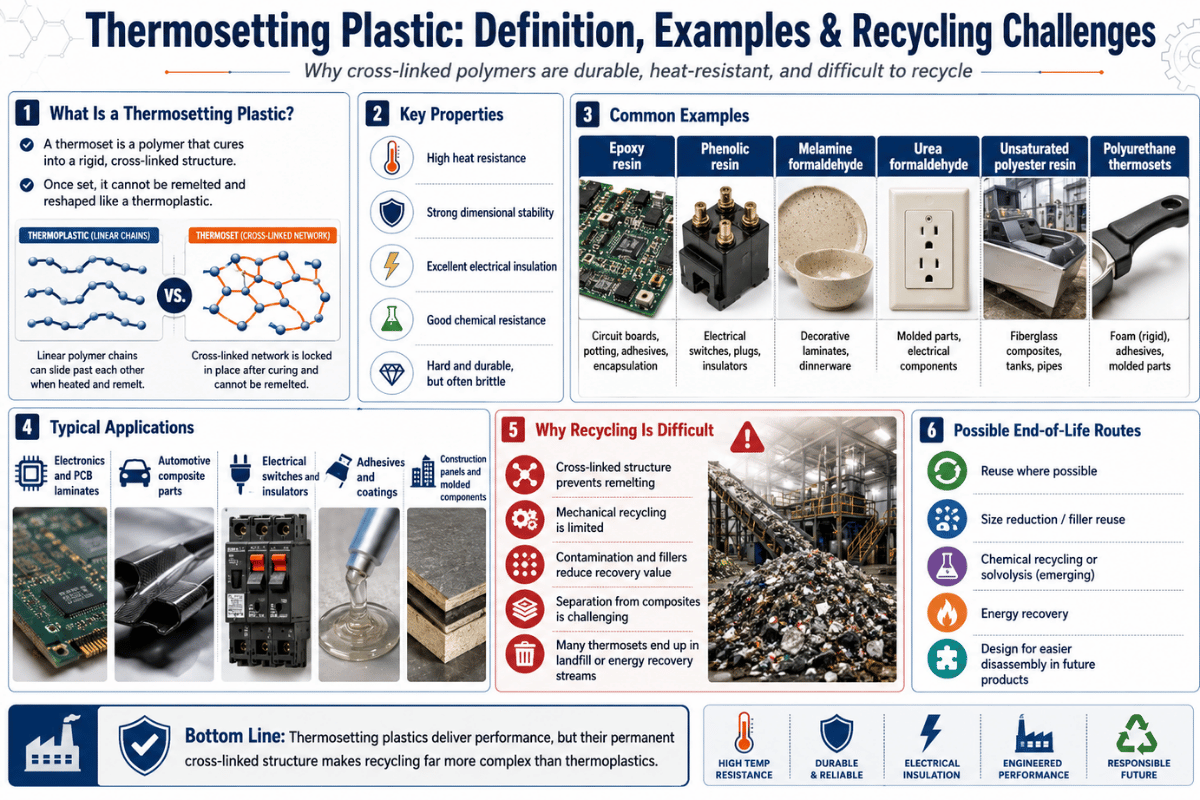

Plástico termoendurecible: definición, ejemplos y desafíos de reciclaje

El plástico termoestable es un polímero que se endurece cuando se calienta y, a diferencia de los termoplásticos, no se puede volver a fundir ni remodelar una vez curado. Ese endurecimiento es lo que hace que los termoestables sean tan útiles en aplicaciones de alto rendimiento: componentes aeroespaciales, placas de circuito impreso, palas de turbinas eólicas y componentes eléctricos de alta temperatura. También es la razón por la que la eliminación ha demostrado ser uno de los problemas más difíciles de fabricar.

Esta descripción general cubre la química, los siete tipos principales, las propiedades clave de los materiales, los usos industriales y, en el capítulo, otros descuidan, una explicación sincera de por qué el reciclaje convencional es imposible, las técnicas emergentes que podrían cambiar eso y qué significa la aplicación del PPWR 2026 de la UE. significa tanto para especificadores como para recicladores.

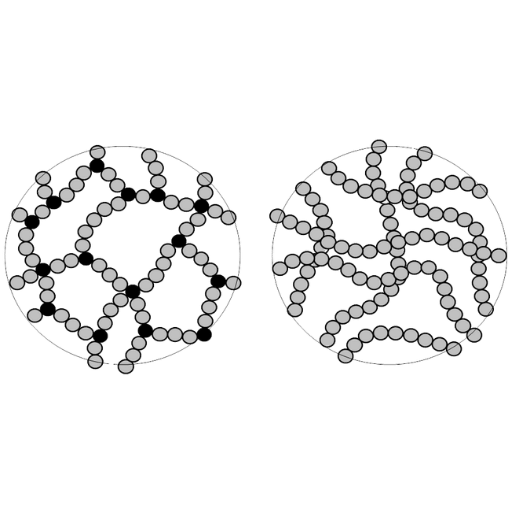

¿qué es el plástico termoendurecible? La ciencia de la unión permanente

Un plástico termoestable (también llamado termoestable o polímero termoestable) es un material creado mediante un proceso químico irreversible llamado curado. Durante el curado, el calor (o un catalizador, radiación o endurecedor químico) promueve la reticulación covalente entre las cadenas del polímero, lo que da como resultado una red tridimensional rígida. Una vez establecida esa red, no se puede deshacer con el recalentamiento: el polímero se deteriora antes de comenzar a fundirse.

El Libro de Oro del Compendio de Terminología Química de la IUPAC define un polímero termoestable como aquel “obtenido endureciendo irreversiblemente un prepolímero (resina) sólido blando o líquido viscoso” mediante curado ñando una “red polimérica infusible e insoluble”.” Esa falta de flujo en estado ablandado distingue a los termoestables. A diferencia de una perla termoplástica, que puede reintroducirse en una extrusora y volver a peletizarse, un termoestable no tiene fase de fusión. El calor añadido después del curado acelera la descomposición, no la fusión.

A nivel mundial, se estima que los termoestables constituyen alrededor de 18% de todos los plásticos producidos, con una producción anual de más de 65 millones de toneladas 'un mercado valorado en 145,86 mil millones de dólares en 2025 y que se prevé que haya aumentado a 228,69 mil millones de dólares en 2035 (CAGR 4,6%). Las aplicaciones de construcción ocupan aproximadamente 45% de las ventas de los usuarios finales; la automoción y la electricidad dominan el resto.

Mito #1: todos los demás termoestables son simplemente “termoplásticos más duros”. Los termoestables son una clase completamente diferente, con una química fundamentalmente diferente. Los termoplásticos son largas cadenas de moléculas unidas por fuerzas de van der Waals; esta fuerza intermolecular es reversible con el calentamiento. Los termoestables dependen de enlaces covalentes permanentes entre cadenas; estos sólo pueden romperse con una reacción química, que no puede inducirse mediante calentamiento. Es esta diferencia la que explica la capacidad de los termoestables para funcionar de una manera que los termoplásticos físicamente no pueden.

7 tipos de plásticos termoendurecibles que los ingenieros deben conocer

Los termoestables no son un solo material: son una familia general, definida por cómo se cura. Diferentes familias de química intercambian parámetros clave de rendimiento para asegurar el tipo de perfil de final de vida que desean. Conocer la taxonomía aquí no es sólo académico: es necesario seleccionar industrialmente un material y planificar su reciclaje. Las siguientes son las siete familias de química de termoestables más comunes, ilustradas con sus propiedades esenciales, uso típico y temperatura máxima de servicio.

¿qué productos están fabricados con plástico termoendurecible?

Los plásticos termoestables están a nuestro alrededor, integrados en infraestructura estándar y equipos de alto rendimiento para aviones. Cada teléfono inteligente y computadora portátil contiene una matriz de resina epoxi para el laminado epoxi reforzado con fibra de vidrio que mantiene las caras de las placas de PCB dimensionalmente estables en temperaturas de soldadura. Las carpetas de pastillas de freno para automóviles contenían resina fenólica desde la década de 1950 para una excelente resistencia al calor superior a 200 °C en su aplicación. Las palas de las turbinas eólicas, los cascos de los barcos y los tanques de agua domésticos dependen de compuestos a base de resina de poliéster termoestable reforzada con vidrio. Los remolques de camiones refrigerados y las fachadas de los edificios están aislados con termoestables de poliuretano. Las superficies de trabajo laminadas y las pizarras blancas están revestidas con resina térmica de melamina formaldehído insoluble, fácil de limpiar y resistente a las migajas. Las góndolas de los motores a reacción se construyen exclusivamente a partir de la familia de termoestables Polyimide.

La dicotomía termoestable v termoplástico es el binario único más importante en la selección de plásticos poliméricos y el más a menudo demasiado simplificado. La distinción es la naturaleza de los enlaces que unen las macromoléculas: los termoplásticos utilizan enlaces secundarios blandos (fuerzas intermoleculares), los termoestables utilizan enlaces cruzados covalentes indissolubles. Las implicaciones para el procesamiento y el rendimiento son trascendentales.

Termoendurecible vs Termoplástico: Diferencias clave (con números)

Para obtener descripciones generales sobre termoplásticos, incluido el código de identificación de resina y la guía de reciclabilidad, consulte nuestra descripción general completa de la clasificación de plásticos.

La distinción entre termoestables y termoplásticos es el binario más importante en la selección de polímeros, y el que se especifica con mayor frecuencia. La distinción clave es el tipo de enlace: los termoplásticos dependen de fuerzas intermoleculares secundarias (van der Waals) entre cadenas, que se ablandan reversiblemente al calentarlas; Los termoestables dependen de enlaces cruzados covalentes permanentes que no lo hacen, lo que significa que no se ablandan de manera reversible. Este criterio impulsa todas las distinciones posteriores en cuanto a rendimiento, procesamiento y solución al final de su vida útil.

Propiedades mecánicas y térmicas clave de los plásticos termoestables

Para ver un ejemplo específico de una aplicación de termoplásticos que contrastan útilmente, considere nuestro reciclaje termoplástico guía que contrasta el movimiento de los termoplásticos a través de la corriente de reciclaje (ya que los termoplásticos son ampliamente reciclables) con las vías de fin de vida útil de los termoestables.

Un material termoestable puede significar cosas diferentes para diferentes personas. Proporcionar un conjunto definitivo de propiedades no tendría sentido, ya que los datos de propiedades verdaderamente rígidos son específicos del material. Como referencia, aquí están los rangos de los parámetros más utilizados. Confirme siempre todas las especificaciones de propiedad con la hoja de datos y el método de prueba del fabricante antes de finalizar un diseño.

Las figuras de epoxi llenas de vidrio de arriba ilustran por qué los compuestos termoestables de CFRP dominan las aplicaciones estructurales aeroespaciales: la investigación de 2025 sobre sistemas de CFRP de química reversible ha demostrado resistencias a la tracción superiores a 450 MPa con un módulo de Young superior a 12 GPa « niveles de rendimiento inalcanzables de termoplásticos estándar sin refuerzo metálico.

Un punto clave importante para la ingeniería: el equilibrio entre resistencia mecánica y fragilidad del termoestable es inversamente proporcional, con una densidad de reticulación creciente. El aumento de la densidad de reticulación proporciona una rigidez y una resistencia a altas temperaturas, pero a costa de una tenacidad decreciente. Los termoestables fenólicos, al estar basados en una red aromática extremadamente reticulada, dan un módulo de Young muy alto (17-35 GPa), pero quebradizo.

Los termoestables de poliuretano sin relleno deben sacrificar el módulo de Young para producir material flexible y resistente a impactos. Hasta donde yo sé, no existe ningún termoestable que sea un máximo para todas las propiedades (cualquier afirmación de este tipo sería una venta indebida).

Aplicaciones industriales: donde los termoestables son indispensables

FT no es de ninguna manera un material comercializado moribundo que esté en camino de salir (no tiene mercados altamente arraigados para aplicaciones de reemplazo viables). Si identificamos qué mercados son más fundamentales para las demandas de los termoestables, podremos descubrir qué mercados contribuyen en última instancia al desperdicio al final de su vida útil y saber por qué la recolección de chatarra de termoestables a gran escala tiene una estructura tan difícil.

Aeroespacial y Defensa:- En la generación actual de aviones comerciales, la estructura principal del avión está compuesta por termoestables de epoxi CFRP, que han suplantado al aluminio en funciones sensibles al peso. Los compuestos termoestables de CFRP se especifican para alas, secciones de fuselaje y góndolas de motores, donde la rigidez específica (rigidez por unidad de masa) es mejor que la del aluminio o el acero. Este mismo material se ha especificado para su uso en drones militares, donde una experiencia de programa de principios de 2024 muestra que los usos de rCF ofrecen un factor de reducción de ca 40% en los costos de procesamiento.

Electrónica: no existen laminados termoplásticos que puedan cumplir la dicotomía de tener el FR4 para cada placa de circuito impreso en un teléfono móvil, servidor o controlador industrial, tener la matriz epoxi dimensionalmente estable a 260 C durante la soldadura por ola y proporciona aislamiento eléctrico entre capas con resistencias dieléctricas de entre 10 y 30 kV/mm.

Automotriz: Los termoestables fenólicos son el aglutinante de resina en los materiales de fricción automotrices (pastillas de freno y forros de embrague, donde un calor aplicado constantemente que excede los 200 C no se ablanda ni se agota. SMC: compuesto de moldeo de láminas, un termoestable de poliéster relleno de vidrio picado, encuentra uso en toda la carrocería y partes estructurales de los bajos de la carrocería para capós, paneles, etc., donde se exige buena resistencia a la corrosión y propiedades de recogida.

Carbon8ustrias de energía eólica. Aquí es donde se empiezan a ver los residuos termoestables. Cada hoja tiene polímero reforzado con fibra de vidrio 60-70% y resina termoestable 20-30% (poliéster o epoxi) [en peso].

La capacidad eólica mundial alcanzó los 907 GW en 2022 y se espera que se desmantelen más de 2.000 GW para 2030 (según datos de la AIE). Sin embargo, con el desmantelamiento de turbinas de primera generación a escala comercial, se estima que será necesario eliminar 43 millones de toneladas de residuos de palas termoestables para 2050 y sólo en Europa habrá que eliminar entre 52.000 y 55.000 toneladas de material de palas para 2030.

Construcción: El uso de tuberías de plástico reforzado con vidrio (GRP), adhesivos estructurales epoxi y paneles compuestos unidos fenólicos es común para transportar agua potable, soportar plataformas de puentes y recubrir pisos de alta resistencia para plantas químicas. La tubería termoestable de GRP tiene una vida útil comprobada superior a 50 años cuando se usa en ambientes químicamente agresivos, otros que los termoplásticos pueden mantener en un rango estrecho de temperatura y presión.

Infraestructura eléctrica: La rigidez dieléctrica y la resistencia al arco de las carcasas de los interruptores, los casquillos de los transformadores y los aisladores de alta tensión requieren el uso de termoestables epoxi y fenólicos. Estas piezas se fabrican según los estándares de prueba dieléctrica IEC 60243 y la sustitución por termoplásticos no puede cumplir con el rendimiento eléctrico nominal.

Cómo se fabrican los plásticos termoestables: el proceso que crea el problema del reciclaje

El conocimiento del proceso de fabricación de los termoestables es fundamental para comprender las cuestiones que rodean su reciclaje; es el proceso de fabricación el culpable de la irreciclabilidad de los termoestables (en cada etapa donde se establecen las propiedades finales, los termoestables se vuelven insolubles e infusibles). Los termoestables se moldean a partir de un prepolímero líquido continuo o semisólido altamente viscoso y la reacción de termoestable que ocurre durante el curado ’fija“ para siempre la forma en la forma final.

Los cinco procesos producen sobre todo un producto de alta calidad. Todos producen las mismas 5 ps de rendimiento y estabilidad. Cada uno de los cinco procesos produce un material que, si no se mejora la tecnología de reciclaje actual, acabará en vertederos o como bengalas o incineración de residuos.

Por qué los plásticos termoendurecibles no se pueden reciclar de forma tradicional

Se estima que alrededor de 25% de todos los plásticos fabricados en todo el mundo son termoestables y son “prácticamente no reciclables a través de cualquier infraestructura convencional existente”. La razón de esto es química: los enlaces cruzados covalentes generan una red permanente de tres dimensiones en el curado, que no fluye cuando se calienta; se degrada. Simplemente no hay una fase de fusión con la que trabajar.

Los platos y líneas de lavado, peletizadores y extrusores de plásticos que se utilizan para termoplásticos no tienen cabida en el reciclaje de termoestables

Pero la cuestión no es simplemente química. Tres barreras distintas bloquean el reciclaje de termoestables a escala comercial, y es necesario comprender las tres para evaluar si un determinado flujo de residuos tiene un camino viable a seguir.

Barrera 1: La barrera de la química

El reciclaje mecánico convencional implica un paso de fusión y reextrusión. Una revisión de 2022 de las tecnologías de reciclaje en Química Verde (dirigida por la Royal Society of Chemistry y financiada por DOE ) establece explícitamente: ” Los termoestables ‘no fluyen al calentarlos después del curado... no pueden tolerar el tratamiento térmico si se produce un recalentamiento’. El polímero reticulado permanece intacto hasta que la degradación térmica de la columna vertebral a una temperatura de aproximadamente 300-400 °C hace que el material ya no sea un polímero útil.”

Para compuestos termoestables que contienen policarbonato o aditivos retardantes de llama, incluso cuando se produce pirólisis, quedan 20-30% de carbón sólido como residuo en peso (otra corriente de residuos que deberá depositarse en vertederos).

Barrera 2: La barrera de la economía

Incluso cuando el reciclaje químico es posible en principio, la economía está al límite. El análisis tecnoeconómico de una operación de pirólisis a una escala de 120.000 toneladas por año proporciona un VPN de circuito abierto (el material se convierte en relleno de baja calidad) de alrededor de 32,50 USD/tonelada (sólo una fracción del disponible en elastómeros de PT y PU de circuito abierto al final de su vida útil de alrededor de 2,72 USD/tonelada, o reciclaje químico de circuito cerrado que busca extraer material de calidad polimérica. El reciclaje químico de circuito cerrado a esta escala tiene aproximadamente 58% de posibilidades de producir un rendimiento comercial positivo, una estadística altamente indeseable para los inversores potenciales.

El reciclaje químico utilizando catalizadores avanzados (hidrogenólisis, sistemas de metales nobles) tiene una mayor selectividad, pero “es probable que los centros metálicos nobles se vean envenenados por las impurezas de la materia prima”, es decir, residuos mixtos de termoestables, la realidad para las corrientes posconsumo que rápidamente “muestra los límites inherentes al catalizador”

Barrera 3: La barrera logística

Los procesos avanzados de reciclaje químico requieren materia prima de gran volumen y alta pureza; La licuefacción hidrotermal, como otro ejemplo, no puede funcionar de manera rentable hasta que se logre una carga inferior a 70%. Pero los termoestables vienen en flujos de desechos mixtos y contaminados (cuchillas mezcladas con accesorios de acero, PCB unidos a láminas de cobre, piezas de automóviles recubiertas con pintura y adhesivos). La clasificación de los termoestables a partir de flujos de desechos mixtos es problemática: los plásticos coloreados, incluidos muchos compuestos termoestables, no se identifican mediante los sensores normales de infrarrojo cercano utilizados en las instalaciones de recuperación de materiales.

La consecuencia: hasta la fecha, sólo se han reciclado 15% de los residuos compuestos de polímeros reforzados con fibra de carbono (CFRP) generados en el mundo. El resto se deposita en vertederos o se utiliza para la recuperación de energía. En 2024, la generación total mundial de residuos de CFRP fue de aproximadamente 62.000 toneladas. De ellos, alrededor de 30% procedían de empresas europeas.

¿se pueden reciclar los plásticos termoestables?

El resultado: no se puede lograr mediante procesos de fusión “estándar”. Sin embargo, existen tres rutas provisionales (desde molienda mecánica hasta relleno, pirólisis hasta fibra, solvólisis química hasta productos de alta calidad (estos están limitados por escala), así como una vía revolucionaria e inmediata encarnada por vitrimeros y redes covalentes adaptables (CAN), analizadas en la sección 8. Hay tres pasos a examinar; cada uno será revisado brevemente aquí a continuación:

Para poner esto en perspectiva de qué tipos de materiales termoplásticos se pueden recuperar en el flujo de reciclaje normal, nuestro guía de plásticos reciclables cubre los tipos de resina que pasan por el proceso normal de reciclaje mecánico. Eso es lo que hace que su diferencia con los termoestables sea tan significativa y por qué se consideran un desafío completamente diferente por derecho propio. La mejora con respecto a estas dos principales soluciones técnicas en términos de reciclaje de plástico se puede leer en nuestra comparación técnica enfoques de reciclaje de plástico mecánico y químico.

4 Tecnologías emergentes que cambian el reciclaje de termoestables (2025-2026)

El reciclaje químico de termoestables comerciales, como no se ha logrado una ampliación, el panorama tecnológico cambió significativamente de 2022 a 2026. Un estudio comparativo revisado por pares de 2026 de la Royal Society of Chemistry publicó la primera comparación calificada por TRL de compuestos termoestables viables. rutas de reciclaje. La siguiente tabla se deriva de ese informe

La excepción de Vitrimer: termoestables que realmente se reciclan como termoplásticos

Se puede considerar que la innovación más revolucionaria en la ciencia de los termoestables después de la década de 1970 es la del vitrimer -un análogo de los termoestables cuyos enlaces cruzados no son estables pero se pueden intercambiar rápidamente. Estos CGCN, o “vitrimers” (también conocidos como “Redes Covalentes Adaptables”, o CAN), son aquellos que tienen una estructura reticulada a la temperatura de uso (es decir: alto rendimiento, como un termoestable) y permiten reorganizar la topología de la red a una determinada temperatura de activación (previniendo el estado termoplástico).

A escala de laboratorio se han exhibido cuatro familias principales de química de vitrimeros:

• Transesterificación (TER): química original del vitrimero (Montarnal et al., Science, 2011). Los ésteres hidroxílicos en una matriz epoxi experimentan un intercambio de enlaces en Tg, catalizado por acetato de zinc, y permiten el flujo de la red sin escisión de la cadena.1 Un estudio de viabilidad de la Universidad Case Western Reserve encontró que esto se limita a 2026 mediante extrusión por corte en estado sólido (SSSE) a temperatura ambiente, sin solventes, procesamiento continuo, con módulo de almacenamiento que aumenta de 1,48 a 2,46 GPa a medida que se inducen ciclos de reprocesamiento sucesivos.2
• Enlaces disulfuro: menor energía de activación que TER; permite la reformación en condiciones más moderadas. Los compuestos MWCNT/disulfuro-PU escritos con tinta directa 3-D del compuesto mostraron una resistencia a la tracción de 9,07 MPa después de cinco reprocesamientos sucesivos, en comparación con los 9,12 MPa del reprocesamiento inicial: desviados en 0,5%.
• Diels-Alder (DA) / retro-DA: una reacción térmicamente reversible: una reacción de reticulación en la que se forma un enlace furano-maleimida por debajo de ~110C y se disocia por encima de ~110C (sin reticular). Esto permite reparar y remodelar el sistema pero, debido a su baja temperatura de activación, el sistema no se puede utilizar por encima de ~110Cand para servicio continuo.
• Enlaces de imina (bases de Schiff): también libres de catalizadores y responden al agua y al ácido suave. Se ha demostrado que los termoestables de poliimina recuperan 97,5% de nanoplaquetas de grafeno con HCl/acetona diluido a temperatura ambiente.

Esta química, continuamente probada, disfruta de una retención de fibra de 98-100% después de repetidos ciclos de reprocesamiento, una hazaña con la que el sistema tradicional a pesar de sus esfuerzos no puede competir en 80-90%. No es la química en sí la que está en duda, sino la capacidad de agregar esta química a nivel de formulación en masa para permitir la inversión en infraestructura comercial.

« Análisis de síntesis de la revisión de RSC Polymer Chemistry 2026 y el estudio de viabilidad de Wiley Global Challenges 2026

El primer ejemplo comercial: Siemens Gamesa instaló la primera RecyclableBlade comercial ñona con epoxi ‘Reciclamina‘ de Aditya Birla (Ceelux) (puntos de escisión diseñados) ñona en la granja marina Kaskasi de RWE en 2022. Esta fue la primera hoja termoestable instalada diseñada para recuperación química (resina y fibra) en EOL. BMW ha estado utilizando fibra de carbono recuperada (rCF) a partir de desechos termoestables de CFRP en los marcos de los asientos y pilares C de los vehículos de producción i3/i8 desde 2013 ñona con alrededor de 30% de aumento de peso en comparación con equivalentes de aluminio.

Para materiales compuestos termoestables recuperados que pueden molerse y volver a peletizarse en granulados compatibles con termoplásticos -ñ, como ciertos vitrimeros reforzados con fibra de carbono -nuestro equipos de peletización de plástico ofrece la capacidad de procesamiento posterior. Para una comparación tecnológica más amplia entre los enfoques de reciclaje mecánico y químico, nuestro dedicado guía de enfoques de reciclaje químico se puede encontrar aquí.

Perspectivas de la industria: termoestables y economía circular, 2025-2026

Tres fuerzas impulsoras están redefiniendo la relación de la industria de los termoestables con la circularidad: un reglamento de la UE con un plazo de cumplimiento estricto, un compromiso autoimpuesto de la industria sobre el vertido de palas eólicas y un mercado para la demanda de componentes de termoestables que sigue expandiéndose a pesar de 'no debido a ' la obstáculo de la reciclabilidad.

Ppwr de la UE: el punto de inflexión regulatorio. El Reglamento de la UE sobre envases y residuos de envases (PPWR), Reglamento 2025/40, entró oficialmente en vigor el 11 de febrero de 2025 y es válido a partir del 12 de agosto de 2026. El reglamento se aplica universalmente a todos los envases, independientemente de su composición o fuente, incluidos los envases que integran componentes termoestables (forros de latas de epoxi, tapas compuestas, estructuras multicapa con capas de barrera termoestables). Los envases que no se pueden lograr para cumplir con la reciclabilidad 70% en peso en 2030, no se pueden comercializar en el mercado de la UE a partir de 2030. A partir de 2038, los requisitos de rendimiento se incrementaron hasta el 80%. Los envases con termoestables que no alcanzan esos umbrales de reciclabilidad se enfrentan a la eliminación obligatoria del mercado de la UE.

No hay exclusión de termoestables en el lenguaje PPWR actualmente codificado, la lectura del regulador ‘todo lo neutral en cuanto a materiales’. Las pruebas de clasificación de reciclabilidad de Ecosurety se pueden iniciar ahora para que los fabricantes puedan preparar sus productos que contienen termoestables para los requisitos de regulación inminente.

Prohibición de vertederos de palas eólicas: cumplimiento de la industria, a partir del 1 de enero de 2026. El sector eólico ha dado un salto, por delante de la legislación: antes del 1 de enero de 2026, la industria de turbinas eólicas en Europa impuso por sí misma una prohibición de los vertederos de palas. La prohibición legislada de los vertederos de palas se promulgó en Alemania en 2024 y se implementó en los Países Bajos en 2023. Dado que Europa gestionará al menos entre 52.000 y 55.000 toneladas de palas al año para 2030, el punto de inflexión para la necesidad de vías de reciclaje de compuestos termoestables comercialmente escalables es seguro que llegará.

Crecimiento del mercado en el futuro. El futuro de la industria de los plásticos termoendurecibles es de crecimiento exponencial, y los temores de reciclabilidad frenan el crecimiento actual del mercado de plásticos en su conjunto. Fue valorado en $145.86bn en 2025, y predice que seguirá creciendo hasta $228.69bn para 2035 en una tasa compuesta anual de 4.6%.9 Resinas epoxi, [siendo] el más complejo ambientalmente ya que involucra compuestos de CFRP, está creciendo a 8.5% en el mercado de plásticos más amplio.10.

Es probable que el auge de los vehículos eléctricos aumente aún más la demanda de termoestables compuestos [en el futuro:] las carcasas de baterías, las partes estructurales de la carrocería e incluso las áreas de gestión térmica se conviertan en campos activos para la investigación y el desarrollo de compuestos termoestables.

La inversión en reciclaje avanzado es real. Plastics Europe estima que los fabricantes de la UE invirtieron alrededor de 7.200 millones en reciclaje químico. Para 2030, Airbus apunta a 50% de peso reciclado en el proceso de fabricación de aviones.

Resina NREL PECAN (Red Covalentemente Adaptable PolyEster), esos ingredientes biodegradables son reciclables en seis horas en química suave y replican el rendimiento de los compuestos termoestables. Se ha demostrado en un prototipo de cuchilla de nueve metros de tamaño y está activamente en camino de comercialización. Pero son indicios de tendencias de inversión.

Puede encontrar más información sobre cómo la cadena de valor puede beneficiarse de los principios de la economía circular en nuestro economía circular para plásticos guía. Para operadores que contemplan decisiones de inversión para una planta de reciclaje, nuestro análisis de rentabilidad de plantas de reciclaje presenta la estructura de costos en todos los tipos de tecnología.

Preguntas frecuentes
